Backwaren sorgsam gefüllt

Oktober 9, 201843

Als erster Hersteller brachte das italienische Familienunternehmen San Giorgio Dolce & Salato vorgebackene, gefüllte und anschliessend gefrorene Croissants auf den Markt. Für diese Produktinnovation wurde eine Anlage nötig, die verschiedene Füllungen schonend in die Backwaren injiziert und diesen Vorgang effizient mit dem Endverpackungsprozess kombiniert. Die anspruchsvolle Aufgabe meistert eine Anlage, die für den italienischen Neukunden von Gerhard Schubert GmbH eigens entwickelt wurde.

Integrative und skalierbare Technologie

Schubert wurde auf der IpackIma 2015 in Mailand vom italienischen Backwarenhersteller kontaktiert und konnte mit seiner professionellen Projektbegleitung bereits in der Angebotsphase punkten. Die Verpackungsspezialisten setzten sich von Anfang an intensiv mit den Besonderheiten des Produkts auseinander. Eine Herausforderung bestand darin, bei der Konzeption der Gesamtanlage eine Injektionsstation des Maschinenherstellers Canol zu integrieren. Dafür arbeitete der Verkaufs- und Projektverantwortliche von Schubert, Antonino Lanza, eng mit Canol zusammen. Das Ergebnis ist ein exakt auf die Robotertechnologie von Schubert abgestimmter Injektor. Darüber hinaus überzeugten die schonende und sichere Greifertechnologie sowie die für Schubert-Maschinen typische Flexibilität. So ist es möglich, unterschiedliche Füllungen zu injizieren, und zwar sowohl in die Croissants als auch in andere Backwaren. Neben den technologischen Vorzügen war zudem auch die vertrauensvolle Zusammenarbeit wichtig, die von Beginn an gegeben war: von Familienunternehmen zu Familienunternehmen.

Pick-and-Place-Roboter mit schonenden Greifern

Die Anlage, die Schubert für den Backwarenhersteller entwickelt hat, besteht aus vier Teilmaschinen. Innerhalb der Anlage übernehmen drei Pick-and-Place-Roboter sowie zwei F2-Roboter das Handling der Croissants. Das beginnt direkt nach dem Backen: Aus dem Ofen werden die Backwaren zur Vorgruppierung in die erste Teilmaschine befördert. Dort kontrolliert zunächst ein 2D-Bilderkennungssystem die Position der Produkte und übermittelt die Daten an die F4-Roboter in der nächsten Station. Gesteuert von zwei Servomotoren können diese in einem zweidimensionalen Arbeitsfeld beliebige Bewegungen ausführen. Da die Croissants empfindl

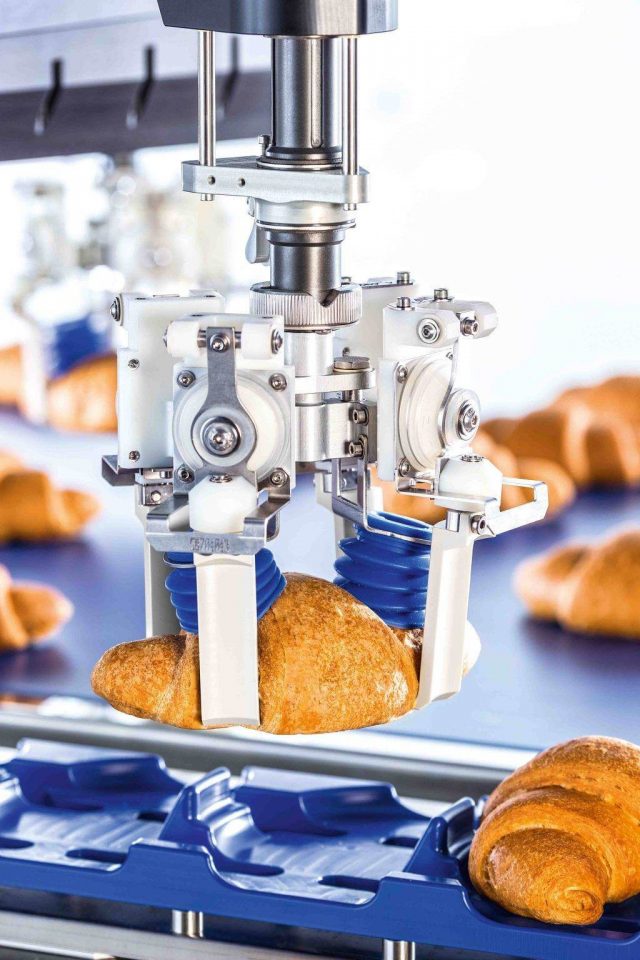

iche Backwaren sind sowie in Höhe, Dichte und Konsistenz variieren, muss der Roboter sorgsam mit ihnen umgehen. Das stellen vier Greifer und eine flexible Dämpfung an den Roboterwerkzeugen sicher, die die weichen und noch war

men Produkte nicht eindrücken oder beschädigen.

Flexible Injektionsanlage

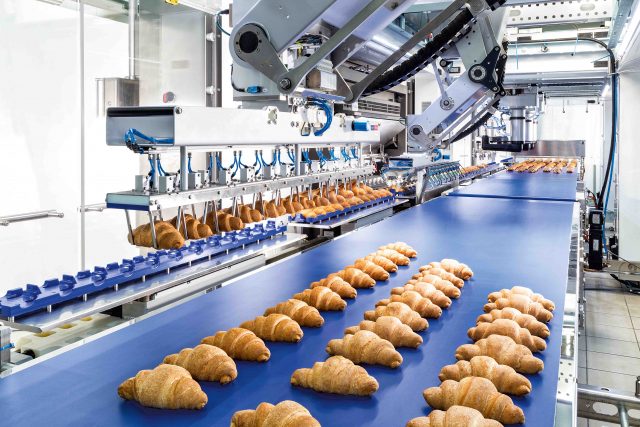

Die Pickerarme greifen die Croissants einzeln und legen sie in Zwölferreihen mit gleichmässigem Abstand auf Transmodule. Diese Transportroboter bringen die Croissants zur Injektionsstation,

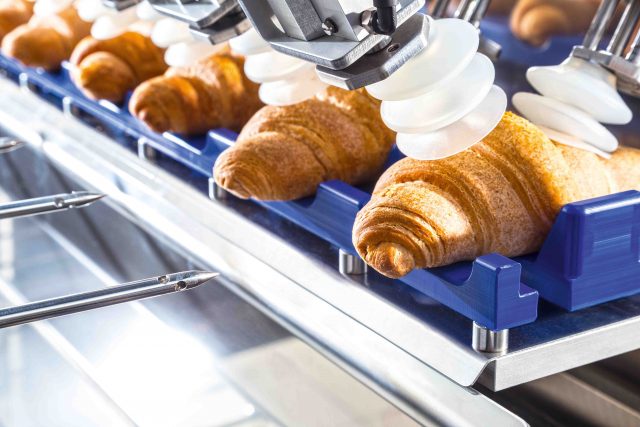

in der ein Aggregat die Füllung mit Marmelade, Schoko- oder Vanillecreme vornimmt. Ein Roboter fixiert die Gebäckstücke, das Aggregat mit zwölf Injektionsnadeln fährt heran und sticht die Nadeln hinein. Auch hier ist Flexibilität gefragt: So sind die Nadeln in der Höhe verstellbar, ebenso lässt sich einrichten, wie tief sie die Füllung in die Backwaren injizieren. Dank Steckverbindungen lässt sich die Injektionsanlage komplett aus der Anlage fahren, um sie zu reinigen und auf andere Füllungen umzustellen.

Jederzeit erweiterbare Lösung

Nachdem die Croissants befüllt wurden, platzieren F2-Roboter sie wiederum in Zwölfer-Gruppen auf dem Band. Anschliessend durchlaufen sie einen Froster. Im letzten Schritt werden die tiefgekühlten Produkte einzeln oder zu je drei Produkten in Schlauchbeutel oder von der nächsten Schubert-Anlage in Kartons endverpackt. Dank dieser Automatisierungslösung kann San Giorgio Dolce & Salato 160 Croi

ssants pro Minute füllen und verpacken. Diese effiziente Kombination von Injektion und Endverpackungsprozess ist für das italienische Unternehmen von grossem Vorteil, ebenso wie die Flexibilität, die es ermöglicht, dass auf

derselben Anlage beziehungsweise nach demselben Prinzip unterschiedliche Backwaren gefüllt und verpackt werden können. Damit ist das Angebot an vorgebackenen Backwaren jederzeit erweiterbar.
